低阻力倒流防止器

  • 技术参数
  • 安装指南
  • 型号说明
  • 下载文档

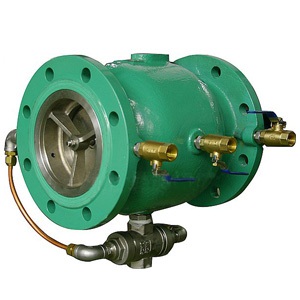

低阻力倒流防止器由前后两个止回阀和中间自动排水器组成。在回流状态发生时,两个止回阀自动关闭,排水器自动开启,中间腔大气隔断。在前后止回阀产生渗漏时,能够自动排水,阻断回流,严格防止回流污染,保护上游管道内的水质。

功能特点

①主阀由前后两个止回阀和中间自动排水器组成。

②在前后止回阀产生渗漏时,能够自动排水,阻断回流,严格防止回流污染,保护上游管道内的水质。

③超低水损、节能显著:水头损失小于0.03Mpa;

④空气隔断、自动排水:在回流状态发生时,主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,有效防止回流污染。

⑤节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装.

⑥符合涉水产品卫生安全标准。

工作原理

●正向通水:

进口压力大于出口压力时,两个止回阀瓣开启,排水器关闭。在2m/s流速时,流通水损小于0.04Mpa.

●反向关闭:

进口压力小于等于出口压力时,两个止回阀瓣关闭,排水器开启。

如果没有垃圾卡阻,两个止回阀瓣密封关闭,排水器出口不排水,中间腔与大气相通,中间腔压力为零。

●防止回流污染:

进口压力小于出口压力时,两个止回阀瓣处于关闭状态,排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻,产生渗漏,所漏介质均流向中间腔,经过排水器直接排出阀外,防止对进口端的回流污染。


声明

1.本文中所有文字、数据、图片均只适用于参考,低阻力倒流防止器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0755-23014220。

2.若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
